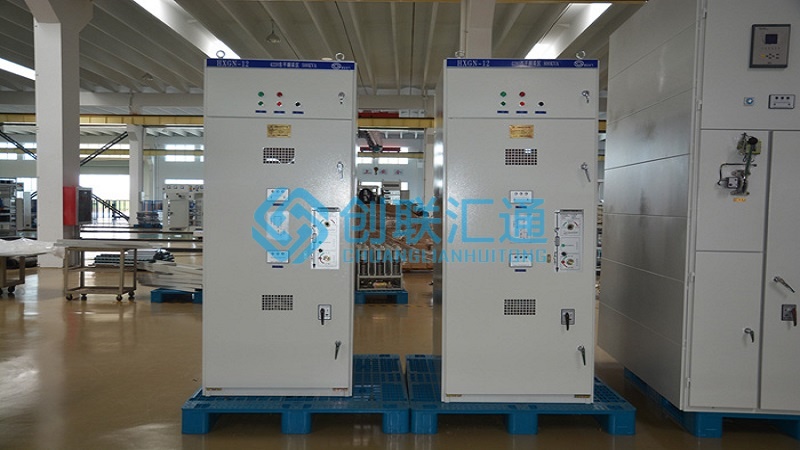

環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。今天給大家介紹的是氣體絕緣環網柜，大概價格是13.4萬元（不含運費和其他設備價格）。氣體環網柜采用氣體（如SF6或干燥空氣）作為絕緣介質，具有體積小、免維護、環境適應性強等特點。
這臺環網柜包括PT柜、進線柜、饋線柜，還加裝了DTU和直流屏。
PT柜包含負荷開關、隔離/接地開關、熔斷器、電壓互感器、避雷器、帶電顯示器、氣體壓力表、故障指示器等元件。PT柜（電壓互感器柜）是用于電壓測量、保護及電源供給的核心設備，采用金屬鎧裝移開式結構，配備觀察窗便于運行監控，并通過獨立小車實現一次室與二次室分離。其核心元件包括電壓互感器、熔斷器和避雷器，主要功能包括提供測量電壓、保護電壓、操作電源，并支持繼電保護需求如母線絕緣監測和過欠壓保護。
進線柜包含斷路器、隔離開關、電流互感器、避雷器、帶電顯示器、微機保護裝置、故障指示器等元件。進線柜主要作用就是分配電量，一般配真空斷路器作為開斷之用，真空斷路器具備短路、防過流等保護功能，同時配隔離開關以作為檢修保護檢修人員安全之用。
饋線柜包含斷路器、隔離開關、電流互感器、避雷器、帶電顯示器、微機保護裝置、故障指示器等元件。饋線柜是用于饋送電能的柜體設備，主要承擔著將電能從電源或上一級配電設備分配到各個用電設備或下一級配電設備的任務。
以上就是這臺10kv環網柜的價格和配置，我們不止生產成套箱變，單獨的高壓柜也生產，有同款需求的老板，歡迎隨時咨詢！
