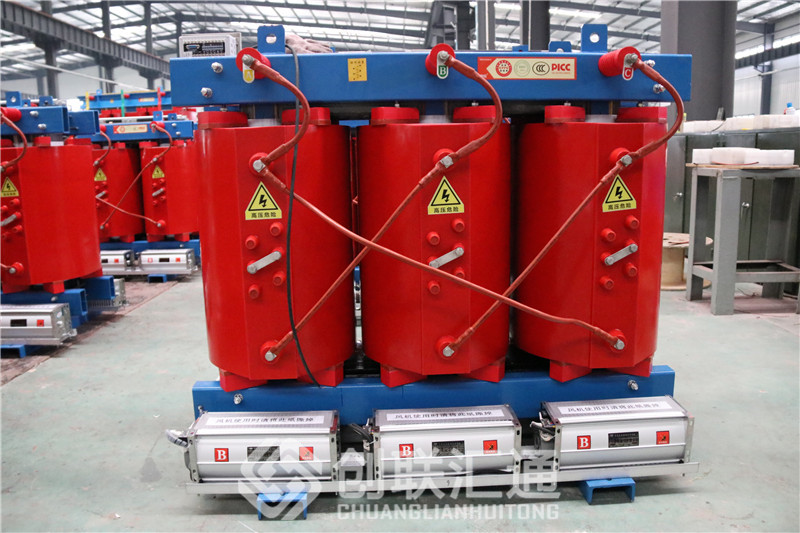

干式電力變壓器的 鐵芯采用高導磁優質晶粒取向冷扎硅鋼片，45°全斜步進接縫，鐵芯采用特殊的方管拉板結構，芯柱采用絕緣帶綁扎，鐵芯表面采用特殊樹脂涂覆以防潮防銹，有效降低了空載損耗、空載電流和鐵芯噪音。

1. 鐵芯

采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.

2. 繞組

有以下幾種：

（1）纏繞式

（2）環氧樹脂加石英砂填充澆注

（3）玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)

（4）多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3,因?yàn)樗苡行У姆乐節沧⒌臉渲_裂,提高了設備的可靠性)

（1）高壓繞組

一般采用多層圓筒式或多層分段式結構，

（2）低壓繞組

一般采用層式或箔式結構

一、干式變壓器形式:

1、開啟式.是一種常用的形式,其器身與大氣直接接觸,

適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%),一般有空氣自冷和風冷兩種冷卻方式.

2、封閉式.器身處在封閉的外殼內,與大氣不直接接觸.(由于密封.散熱條件差.主要用于礦用它屬于是防爆型的)

3、澆注式.用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單.體積小.適用于較小容量的變壓器.

二、干式變壓器特點及結構

相對于油式變壓器,干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。特別是新的系列，損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。

三、干式變壓器的溫度控制系統

干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行速度的監測及其報警控制是十分重要的。

四、干式變壓器的防護方式

根據使用環境特征及防護要求，干式變壓器可選擇不同的外殼。通常選用IP23防護外殼，可防止直徑大于12mm的固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電部分提供安全屏障。若須將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功能外，更可防止與垂直線成60°角以內的水滴入。但I(xiàn)P23外殼會使變壓器冷卻能力下降，選用時要注意其運行容量的降低。

五、干式變壓器的冷卻方式

干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

六、干式變壓器的過載能力

干式變壓器的過載能力與環境溫度、過載前的負載情況(起始負載)、變壓器的絕緣散熱情況和發熱時間常數等有關，若有需要，可向生產廠索取干變的過負荷曲線。
